随着可再生能源系统、电动汽车和智能电网的快速发展，对高效、可靠、长寿命的储能解决方案需求日益增长。单一储能技术往往难以同时满足高能量密度和高功率密度的要求。因此，蓄电池-超级电容混合储能系统应运而生，它结合了蓄电池能量密度高和超级电容功率密度高、循环寿命长的优点。为了优化此类系统的性能，一个精确的Simulink仿真模型、先进的自动化控制系统以及智能传感器的集成至关重要。
一、混合储能系统结构与工作原理
典型的蓄电池-超级电容混合储能系统由以下几个核心部分组成：
- 能量源：蓄电池组（如锂离子电池、铅酸电池）作为主要能量存储单元，提供持续的基础功率。
- 功率源：超级电容组作为辅助功率单元，用于应对瞬时高功率需求（如加速、制动能量回收）和负载突变。
- 电力电子接口：通常包括双向DC/DC变换器，用于连接蓄电池、超级电容和公共直流母线，实现能量的双向流动和电压匹配。
- 负载或电源：如电机驱动系统、可再生能源发电装置（光伏、风机）或电网。
系统工作的核心思想是根据负载的功率需求特性，合理分配蓄电池和超级电容的输出功率，使蓄电池工作在平稳的电流区间，避免大电流冲击，从而延长其寿命；同时让超级电容承担峰值功率和频繁的充放电任务。

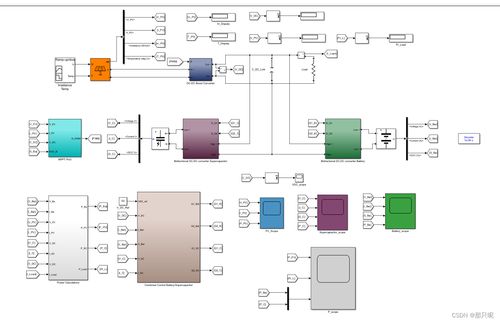

二、基于Simulink的系统仿真模型构建
MATLAB/Simulink为混合储能系统的建模与仿真提供了强大平台。一个完整的仿真模型通常包括：
- 元件模型层：
- 蓄电池模型：可采用等效电路模型（如RC模型）或基于经验的模型，模拟其电压-电流-荷电状态关系、内阻变化等动态特性。
- 超级电容模型：通常采用经典RC模型或更复杂的多分支RC模型，以表征其端电压与存储电荷之间的关系以及内部损耗。
- DC/DC变换器模型：建立双向Buck/Boost变换器的平均模型或开关模型，包括功率开关器件、电感、电容及控制信号接口。
- 负载/源模型：根据应用场景，可接入电机驱动模型、标准驱动循环工况（如UDDS、NEDC）或可再生能源发电功率曲线。
2. 能量管理层（核心）：
这是仿真模型的“大脑”，其算法决定了功率分配策略。常见的策略包括：
- 规则基策略：基于逻辑门限（如蓄电池SOC、负载功率、超级电容电压）设定简单的规则，如低通滤波法。该方法将负载总功率需求通过一个低通滤波器，其低频成分由蓄电池承担，高频脉动成分由超级电容承担。在Simulink中易于实现，实时性强。
- 优化控制策略：如模型预测控制、动态规划、模糊逻辑控制或神经网络控制。这些策略以优化特定目标（如系统效率最大化、蓄电池应力最小化、总运行成本最低）为目的，进行在线或离线优化计算。Simulink可与Stateflow、Optimization Toolbox等工具箱结合实现复杂算法。
3. 控制系统层：
实现能量管理策略的输出指令，通常表现为对两个DC/DC变换器的控制信号。采用双闭环控制（外环电压/功率环，内环电流环）的PID控制器或更先进的滑模变结构控制等，确保母线电压稳定和各储能单元精确跟踪参考功率。
三、自动化控制系统与智能传感器集成
仿真模型的最终目标是指导致实系统的设计与运行。一个先进的自动化控制系统架构包括：
- 中央控制器：通常是微控制器（如DSP、ARM）或可编程逻辑控制器，负责运行能量管理算法，生成PWM控制信号驱动变换器。
- 智能传感器网络：这是系统感知的“神经末梢”，负责实时、高精度地采集关键状态信息，包括：
- 电压与电流传感器：霍尔效应传感器或分流电阻，用于精确测量蓄电池、超级电容及母线的电压和电流，是计算功率和状态估计的基础。
- 温度传感器：监测蓄电池和超级电容的温度，用于热管理、寿命评估和安全预警。
- 智能电池管理单元：对于蓄电池组，集成BMS可提供更精确的SOC、SOH估计和单体均衡管理。
- 状态估计算法：在控制器中运行的算法，如卡尔曼滤波器及其变种，利用传感器数据在线估计蓄电池的SOC和超级电容的SOC（或电压状态），为能量管理决策提供关键输入。
- 通信总线：如CAN总线，用于连接中央控制器、传感器、BMS及上层监控系统，实现数据可靠传输和系统状态监控。
四、仿真与验证流程
- 在Simulink中搭建完整模型，包括物理层、控制层和策略层。
- 设定仿真参数与工况：输入典型的负载功率剖面，设定初始状态（如蓄电池SOC=80%，超级电容电压=额定值的一半）。
- 运行仿真与分析结果：关键观测指标包括：
- 直流母线电压的稳定性。
- 蓄电池输出电流的平滑度（减少峰值和波动）。
- 蓄电池SOC和超级电容电压的变化轨迹。
- 系统整体效率。
- 与纯蓄电池系统对比，评估在减少蓄电池应力、延长寿命方面的效果。
- 硬件在环测试：将Simulink中的控制器模型生成代码，下载到实际控制器中，与仿真的被控对象模型进行实时联合仿真，验证控制算法的实时性与鲁棒性。
结论
构建一个精确的蓄电池-超级电容混合储能系统Simulink仿真模型，并结合先进的自动化控制策略与智能传感器反馈，是研究和优化该系统性能的强大工具。通过仿真，可以在系统实物构建之前，深入理解不同能量管理策略的影响，优化参数设计，验证控制逻辑的有效性，从而加速开发进程，降低成本，并最终实现一个高效、可靠、长寿的混合储能解决方案。随着人工智能和边缘计算技术的发展，更智能、自适应的能量管理算法与更集化的传感-控制单元，将进一步推动混合储能系统向更高性能迈进。
